您好!欢迎来到中国建材标准样品与仪器网
< >
GSB08-2987-2016水泥用砂岩成分分析标准样品-20g
300.00
商品规格:20g/瓶 D-3-2
发布时间:2021-02-02 08:07:01
库存数量:321
性:暂无
+ -
产品详情
注意事项
相关评论


GSB 08-2987-2016 水泥用砂岩成分分析标准样品

定值日期: 20141230

有效日期: 20241229

1一般描述

本标准样品为浅黄色粉末状固体。主要化学成分为二氧化硅、三氧化二铝、三氧化二铁、氧化钙、氧化镁、烧失量、三氧化硫、氧化钾和氧化钠等。

2材料来源

本标准样品取自北京某水泥企业,用0.08mm方孔标准筛进行筛分样品,混匀,装瓶。

3预期用途

本标准样品用于考核操作人员技能水平,验证分析方法和分析仪器。

4使用方法

4.1每次分析时,取出部分试样放在称量瓶中,于105℃110℃2h,贮存于干燥器中,冷却后称样

4.2测定方法按照JC/T874-2009《水泥用硅质原料化学分析方法》。

5均匀性和稳定性的检验

5.1随机抽取20瓶标准样品,采用方差分析法进行均匀性检验。在重复性条件下测定试料中的二氧化硅(SiO2)和氧化钾(K2O)的含量,二氧化硅均匀性检验的最小称样量为0.5g,氧化钾均匀性检验的最小称样量为0.2g。测试所得数据经F检验表明,样品的均匀性合格。

5.2在三年间进行了3次稳定性考察,测定二氧化硅(SiO2)的含量进行稳定性检验,稳定性检验合格

6获得标准值的方法

获得标准值的方法JC/T874-2009《水泥用硅质原料化学分析方法》,见表1

1 获得标准值的方法

成分

分析方法

二氧化硅(SiO2

重量法、氟硅酸钾容量法。

三氧化二铝(Al2O3

EDTA直接滴定法、铜盐返滴定法。

三氧化二铁(Fe2O3

EDTA直接滴定法、邻菲罗啉分光光度法。

氧化钙(CaO

EDTA直接滴定法X线荧光分析法。

氧化镁(MgO

配位滴定差减法、原子吸收分光光度法。

氧化钾(K2O

火焰光度法、原子吸收光分光度法。

氧化钠(Na2O

火焰光度法、原子吸收分光光度法。

烧失量(L.O.I

重量法。

三氧化硫(SO3

碱熔硫酸钡重量法、库仑滴定法。

二氧化钛(TiO2

二安替比林甲烷比色法。



7标准值与不确定度

标准样品的标准值与不确定度见表2

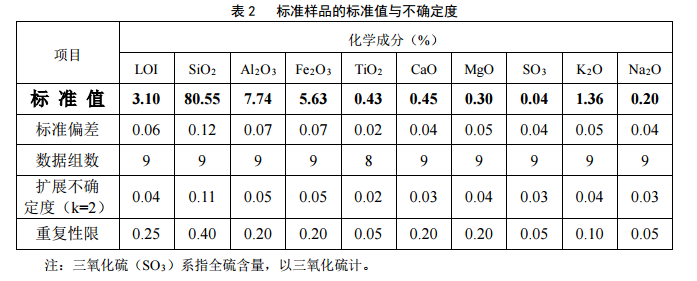

2标准样品的标准值与不确定度

项目

化 学 成 分(%


LOI

SiO2

Al2O3

Fe2O3

TiO2

CaO

MgO

SO3

K2O

Na2O

标 准 值

3.10

80.55

7.74

5.63

0.43

0.45

0.30

0.04

1.36

0.20

标准偏差

0.06

0.12

0.07

0.07

0.02

0.04

0.05

0.04

0.05

0.04

数据组数

9

9

9

9

8

9

9

9

9

9

扩展不确

定度(k=2

0.04

0.11

0.05

0.05

0.02

0.03

0.04

0.03

0.04

0.03

重复性限

0.25

0.40

0.20

0.20

0.05

0.20

0.20

0.05

0.10

0.05

注:三氧化硫(SO3)系指全硫含量,以三氧化硫计。

8不确定度评估方法

按照GB/T 15000.3《标准样品定值的一般原则和统计方法》对不确定度评估的要求,本标准样品标准值的不确定度由定值统计平均值的不确定度、瓶间不均匀性不确定度分量、长期稳定性标准不确定度和短期稳定性不确定度合成得到。



购买注意事项!!

全部评论
信息
