GSB 08-1534-2014 水泥用粒化高炉矿渣成分分析标准样品
定值日期：2013年10月
有效日期：2028年9月

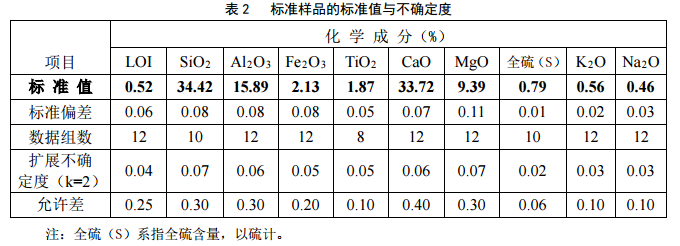

一、标准值与不确定度
项目 | 化 学 成 分（%） | |||||||||
LOI | SiO2 | Al2O3 | Fe2O3 | TiO2 | CaO | MgO | 全硫（S） | K2O | Na2O | |
标 准 值 | 0.52 | 34.42 | 15.89 | 2.13 | 1.87 | 33.72 | 9.39 | 0.79 | 0.56 | 0.46 |
标准偏差 | 0.06 | 0.08 | 0.08 | 0.08 | 0.05 | 0.07 | 0.11 | 0.01 | 0.02 | 0.03 |
数据组数 | 12 | 10 | 12 | 12 | 8 | 12 | 12 | 10 | 12 | 12 |
扩展不确 定度（k=2） | 0.04 | 0.07 | 0.06 | 0.05 | 0.05 | 0.06 | 0.07 | 0.02 | 0.03 | 0.03 |
允许差 | 0.25 | 0.30 | 0.30 | 0.20 | 0.10 | 0.40 | 0.30 | 0.06 | 0.10 | 0.10 |
注：全硫（S）系指全硫含量，以硫计。
二、参考值
项目 | 化学成份（%） | |
SO3 | MnO | |
参考值 | 0.23 | 0.34 |
注：三氧化硫（SO3）系指硫酸盐硫含量，以三氧化硫计。
三、获得标准值的方法
化学成分 | 分析方法 |
二氧化硅（SiO2） | 重量法；氟硅酸钾容量法。 |
三氧化二铝（Al2O3） | EDTA直接滴定法；置换法或铜盐返滴定法。 |
三氧化二铁（Fe2O3） | EDTA直接滴定法；邻菲罗琳分光光度法。 |
氧化钙（CaO） | EDTA直接滴定法。 |
氧化镁（MgO） | 配位滴定差减法；原子吸收光谱法。 |
氧化钾（K2O） | 火焰光度法；原子吸收光谱法。 |
氧化钠（Na2O） | 火焰光度法；原子吸收光谱法。 |
烧失量（LOI） | 灼烧差减法（由硫化物的氧化引起的烧失量的误差进行校正）。 |
全硫（S） | 碱熔―硫酸钡重量法；库仑滴定法。 |
二氧化钛（TiO2） | 二安替比林甲烷比色法。 |
三氧化硫（SO3） | 酸溶―硫酸钡重量法。 |
一氧化锰（MnO） | 高碘酸钾氧化分光光度法 |
四、包装、贮存和使用方法
本标准样品是粉末状，包装在聚丙烯瓶中，每瓶净重20g。
运输时防止受潮和撞击。如果试样瓶破裂，试样按报废处理。
本标准样品应存放在阴凉、干燥处。
每次分析前，取出部分试样放在称量瓶中，于105℃～110℃烘2小时，贮存于干燥器中，冷却后称样。
测定方法按照GB/T 27975—2011《粒化高炉矿渣的化学分析方法》和GB/T176—2008《水泥化学分析方法》，EDTA直接滴定法测定三氧化二铁按GB/T16399-1996《粘土化学分析方法》。
