GSB 08-1535-2014 水泥用火山灰质混合材料成分分析标准样品
定值日期：2013年10月
有效日期：2028年9月

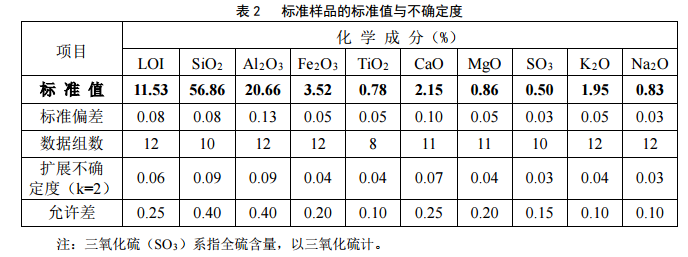

一、标准值与不确定度
项目 | 化 学 成 分（%） | |||||||||
LOI | SiO2 | Al2O3 | Fe2O3 | TiO2 | CaO | MgO | SO3 | K2O | Na2O | |
标 准 值 | 11.53 | 56.86 | 20.66 | 3.52 | 0.78 | 2.15 | 0.86 | 0.50 | 1.95 | 0.83 |
标准偏差 | 0.08 | 0.08 | 0.13 | 0.05 | 0.05 | 0.10 | 0.05 | 0.03 | 0.05 | 0.03 |
数据组数 | 12 | 10 | 12 | 12 | 8 | 11 | 11 | 10 | 12 | 12 |
扩展不确 定度（k=2） | 0.06 | 0.09 | 0.09 | 0.04 | 0.04 | 0.07 | 0.04 | 0.03 | 0.04 | 0.03 |
允许差 | 0.25 | 0.40 | 0.40 | 0.20 | 0.10 | 0.25 | 0.20 | 0.15 | 0.10 | 0.10 |
注：三氧化硫（SO3）系指全硫含量，以三氧化硫计。
二、获得标准值的方法
化 学 成 分 | 分 析 方 法 |
二氧化硅（SiO2） | 氟硅酸钾容量法。 |
三氧化二铝（Al2O3） | EDTA直接滴定法；氟化铵置换法；铜盐返滴定法。 |
三氧化二铁（Fe2O3） | EDTA直接滴定法；邻菲罗琳分光光度法。 |
氧化钙（CaO） | EDTA直接滴定法。 |
氧化镁（MgO） | 配位滴定差减法；原子吸收光谱法。 |
氧化钾（K2O） | 火焰光度法；原子吸收光谱法。 |
氧化钠（Na2O） | 火焰光度法；原子吸收光谱法。 |
烧失量（LOI） | 灼烧差减法。 |
全硫（SO3） | 碱熔―硫酸钡重量法；库仑滴定法。 |
二氧化钛（TiO2） | 二安替比林甲烷分光光度法；苦杏仁酸置换法。 |
三、包装、贮存和使用方法
本标准样品是粉末状，包装在聚丙烯瓶中，每瓶净重20g。
运输时防止受潮和撞击。如果试样瓶破裂，试样按报废处理。
本标准样品应存放在阴凉、干燥处。
每次分析前，取出部分试样放在称量瓶中，于105℃～110℃烘2小时，贮存于干燥器中，冷却后称样。
测定方法按照JC/T874—2009《水泥用硅质原料化学分析方法》，EDTA直接滴定法测定三氧化二铁按GB/T16399-1996《粘土化学分析方法》。
