JS10-10水泥用钢渣标准样品
生产日期：2009年10月
有效日期：2024年10月
1.标准样品的来源和制备方法
本标准样品取自某钢铁厂，经粉磨后，用0.08mm方孔标准筛进行筛分，混匀，装瓶。随机抽样，检验均匀性。
2.标准样品的形状、规格和包装
本标准样品是粉末状，包装在聚丙烯瓶中，每瓶净重20g。
3.标准样品的均匀性和稳定性
随机抽取20瓶标准样品，采用F检验法进行均匀性检验。
从同一瓶标准样品中准确称取两份试料，以同样的方法测定两份试料中的氧化钙（CaO）和氧化钾（K2O）的含量，氧化钙均匀性检验最小称样量为0.5g。氧化钾均匀性检验最小称样量为0.1g。测试所得数据经F检验表明，样品的均匀性合格。
每隔1年进行一次稳定性检验，测定氧化钙（CaO）的含量进行稳定性检验。

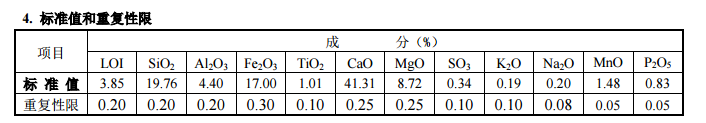

4. 标准值和重复性限
项目 | 成 分（%） | |||||||||||
LOI | SiO2 | Al2O3 | Fe2O3 | TiO2 | CaO | MgO | SO3 | K2O | Na2O | MnO | P2O5 | |
标 准 值 | 3.85 | 19.76 | 4.40 | 17.00 | 1.01 | 41.31 | 8.72 | 0.34 | 0.19 | 0.20 | 1.48 | 0.83 |
重复性限 | 0.20 | 0.20 | 0.20 | 0.30 | 0.10 | 0.25 | 0.25 | 0.10 | 0.10 | 0.08 | 0.05 | 0.05 |
5.标准样品的测定方法
测定方法按照YB/T 140—1998《水泥用钢渣化学分析方法》和GB/T 176—2008《水泥化学分析方法》。
成分 | 方法一 | 方法二 |
二氧化硅（SiO2） | 重量法 | 氟硅酸钾容量法 |
三氧化二铝（Al2O3） | EDTA直接滴定法 | 铜盐返滴定法 |
三氧化二铁（Fe2O3） | EDTA直接滴定法 | 铋盐返滴定法 |
氧化钙（CaO） | EDTA直接滴定法 | |
氧化镁（MgO） | 配位滴定差减法 | |
氧化钾（K2O） | 火焰光度法 | 原子吸收光度法 |
氧化钠（Na2O） | 火焰光度法 | 原子吸收光度法 |
三氧化硫（SO3） | 碱熔硫酸钡重量法 | 库仑积分法 |
二氧化钛（TiO2） | 二安替比林甲烷比色法 | |
一氧化锰（MnO） | 高碘酸钾氧化分光光度法 | |
五氧化二磷（P2O5） | 磷钼酸铵分光光度法 |
6.标准样品的用途
本标准样品用于考核操作人员技能水平，验证分析方法和分析仪器。
7.使用及贮存方法
本标准样品应存放在阴凉、干燥处。
每次分析前，取出部分试样放在称量瓶中，于105～110℃烘2小时，贮存于干燥器中，冷却后称样。
8.研制单位：中国建筑材料检验认证中心 国家水泥质量监督检验中心
电 话：（010）51167408；51167407 传 真：（010）65761651；65471658
